Interruptores de Linha de Fiação

Nota: Estes soquetes são um pouco finos para se ligar, por isso seja paciente. (ou seja: respiração profunda vs. ‘hulk smash’)

Desaparafusar o interruptor basculante e separar as duas metades. Coloque os parafusos dentro da metade superior vazia.
Desaparafusar e retirar os pequenos grampos de cabo metálico da metade inferior e colocá-los na metade superior juntamente com os outros parafusos. Afaste.

No centro do cordão de 2′, meça 2 1/4″ e marque com um lápis ou caneta.

Brame a fita adesiva ao redor do cordão, alinhando as marcas com o interior da fita para que ainda haja 2 cordões de 1/4″ entre as peças da fita.

Utilize as técnicas aprendidas ao adicionar a tomada e a ficha para remover a cobertura do tecido, o isolamento exterior, as fibras de enchimento e a terra (se necessário).

>

>

>

>

>

>

>

>

>

>

>

>

Você ficará apenas com os fios Quente e Neutro mantendo o fio conectado.

Agora, corte o fio quente preto ao meio. NÃO CORTE O NEUTRAL!

>Pega na metade inferior do interruptor e coloca-o na sua superfície de trabalho com o interruptor ligado/desligado a apontar para longe de si.

Coloque o fio branco Neutro no canal abaixo das peças de latão e certifique-se de que é suficientemente longo — as extremidades do fio cortado devem repousar no plástico nervurado para onde vão os pequenos grampos. Se o seu fio Neutro for muito curto para se aninhar no canal, use o seu cortador de caixa para remover suavemente o suficiente da cobertura e isolamento externo para expor o comprimento extra de fio que você precisa. Depois apare as fibras de isolamento e o fio terra.

>

Tem um pouco mais de 1/4″ dos fios quentes.

>

>

>

>

Utilize cortadores de fio para tirar 5/8″ das extremidades. Ventilar e torcer os fios.

>

Próximo, dobrar as extremidades dos fios em formas opostas de ‘U’. Assim eles se alinham com os terminais do interruptor, como na figura.

Antes de ligar o interruptor, remova suavemente a fita adesiva e use dabs de cola branca para fixar a cobertura de tecido para evitar que se desfie. Tente manter a cola o mais próximo possível da extremidade cortada, caso contrário ela sairá do interruptor e terá um aspecto confuso. Deixe secar por alguns minutos antes de prosseguir.

Brulhe os fios quentes ao redor dos terminais de latão e aperte os parafusos, usando a chave de fenda de cabeça plana para enroscar os fios e terminando com um bom aperto com a chave de fenda de cabeça plana.

NOTE: Estamos quase a acabar!!!

Substituir as pequenas abraçadeiras, fixando as extremidades do cabo.

Tip: Comece por aparafusar cada par de parafusos apenas parcialmente, depois dê a cada um deles apenas um par de voltas, trocando para trás e para a frente, até que eles estejam completamente dentro. Se você tentar aparafusar um até o fim e depois o outro, será difícil colocar o segundo parafuso em suas roscas de casa devido à montanha de cordas no meio deles.

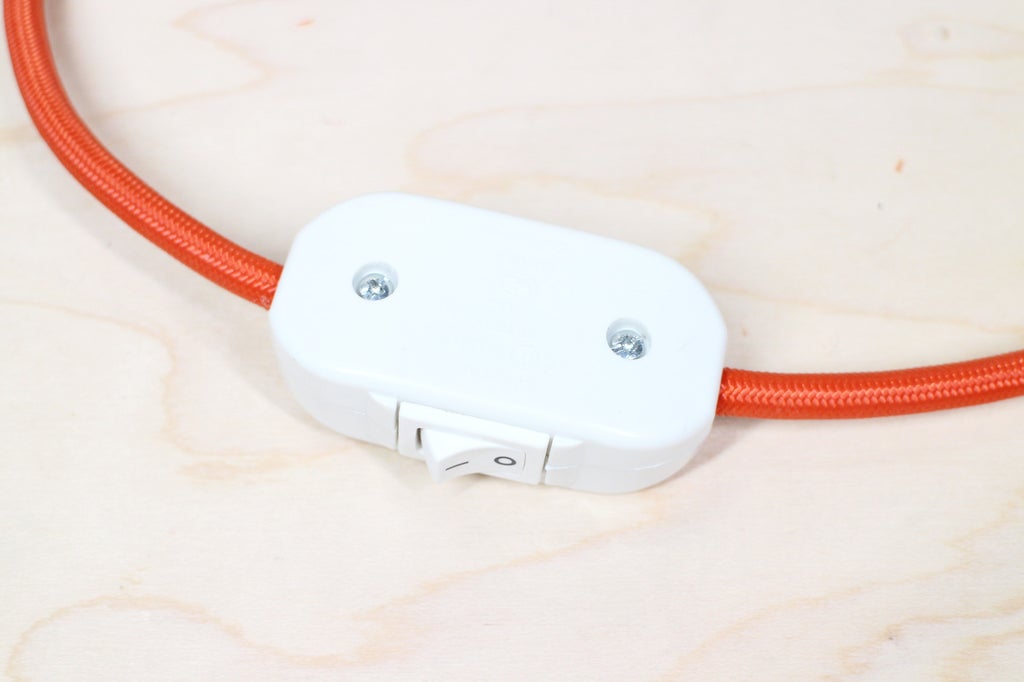

Substitua a metade superior da caixa do interruptor e aparafuse-a novamente.

Trabalho impressionante!!
